Броненосцы Японии. 1904 г. Реальность и АИ

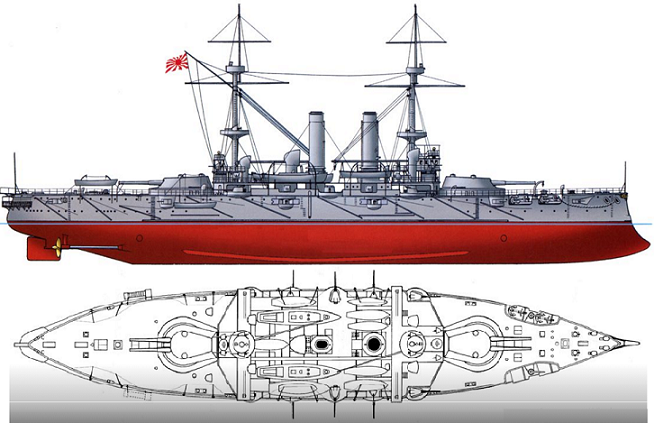

1. тип "Фудзи" - Фудзи (Fuji), Ясима (Yashima) - Стpоились в Англии по т.н. "китайской" пpогpамме 1893 года. Проект Дж.Макроу на основе британских броненосцев типа "Ройял Соверен", но с более легким вооружением главного калибра и лучшей его защитой. Ясима подорвался 15.05.1904 г. на русской мине при осаде Порт-Артура и затонул во время буксировки.

Водоизмещение 12300-12500 т; Мощность машин 14000 л.с; скорость хода 18,5 узл. (на испытаниях при форсир. тяге). Дальность плавания 4000 миль (10 уз). Броня (гарвей): пояс по ВЛ (69х2,4 м) 0-356-406--457/356-406-356-0, переборки 356 и 305, верхний пояс (46х2,3 м) 102, казематы 51-152, барбеты 229-356, башни 102-152, рубки 356 и 76, защита носового ТА 152, палуба 63 мм (вне пояса - карапасная). Вооружение: 4-305/35мм, 10-152/40мм (4 в каземате, 6 в надстройке), 16-76 мм, 8-47 мм орудий (до 1901 г - 24 -47 мм, 76 мм нет); 5-457-мм торпедных аппаратов (1 надводный и 4 подводных). Экипаж 741 чел.

2. тип "Сикисима" - Сикисима (Shikishima), Хацусе (Hatsuse) - построены по 10-летней кораблестроительной программе 1896 г. в Англии по проекту Дж.Макроу на основе британских броненосцев типа "Маджестик", но с увеличением размеров, мощности механизмов и лишней парой 152-мм орудий.

Водоизмещение 14850 / 15200 т; Мощность машин 14.667 и.л.с. = 18,78 уз.("Сикисима"), 16.300 = 19,1 уз.("Хацусе"). Дальность плавания 5000 миль (10 уз). Броня (гарвей): полный пояс по ВЛ (2,4 м) 102-178-229/127-178-102, верхний пояс (66х2,3 м) 152, переборки 356-152, казематы 51-152, барбеты 203-356, башни 203-254, рубки 356 и 76, палуба 51-102.. Вооружение: 4-305/35мм, 14-152/45 мм (8 в каземате, 6 в надстройке), 20-76 мм, 12-47 мм орудий; 4-457-мм ПТА. Экипаж 830 чел.

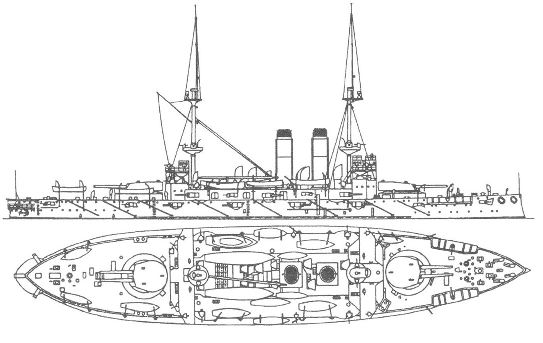

3. "Асахи" (Asahi) - построен по тому же проекту, что и предыдущие два броненосца типа “Сикисима”, но из-за другого расположения котлов имел две трубы вместо трех. Отличался также внутренним устройством, лучшим делением на отсеки, другими установками ГК и полным отсутствием дерева (вся мебель стальная, палубы покрыты кортицином). Сначала имел частые поломки механизмов и чрезмерный расход угля.

Водоизмещение 15730 т; Мощность машин 16360 и.л.с. . Макс. скорость -18,3 уз. Дальность плавания 4000 миль (10 уз). Броня (гарвей): полный пояс по ВЛ (2,4 м) 102-178-229/127-178-102, верхний пояс (66х2,3 м) 152, переборки 356-152, казематы 51-152, барбеты 203-356, башни 203-254, рубки 356 и 76, палуба 51-102 мм. Вооружение: 4-305/35мм, 14-152/45 мм (8 в каземате, 6 в надстройке), 20-76 мм, 12-47 мм орудий; 4-457-мм ПТА. Экипаж 836 чел.

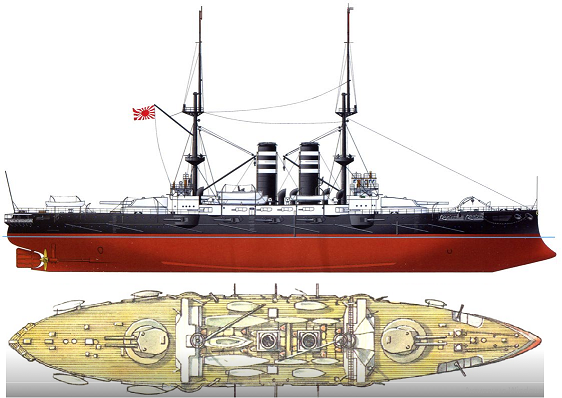

4."Микаса" (Mikasa) - последний броненосец программы 1896 г. с лучшим расположением и качеством брони, чем у трех предыдущих. Основное отличие от них – 10 152-мм орудий стояли в батарее на ГП, а не в отдельных казематах.

Водоизмещение 15140 т; Мощность машин 16341 и.л.с. . Макс. скорость -18,5 уз. Дальность плавания 4600 миль (10 уз). Броня (круп.): полный пояс по ВЛ (2,36 м) 102-127-178-229-178-127-102,верхний пояс (63х2,3 м) 152, переборки 356-152, батарея 152, казематы 51-152, барбеты 203-356, башни 203-254, рубки 356-102, палуба 51-76 (скосы) мм Вооружение: 4-305/35мм, 14-152/45 мм (8 в каземате, 6 в надстройке), 20-76 мм, 12-47 мм орудий; 4-457-мм ПТА. Экипаж 830 чел. (со штабом 935)
