Сапёры.

Всё о пушках да о танках. Поговорим-ка здесь о сапёрах. А конкретно об отдельном сапёрном батальоне стрелковой дивизии штата 04/400 от 05.04.1941 года.

Штат № 04/408 отдельного саперного батальона стрелковой дивизии

(военного времени).

1. Командование.

Командир батальона - майор (пистолет, компас).

2. Штаб.

Зам. командира батальона - капитан (пистолет-пулемёт, компас).

Адъютант старший - капитан (пистолет, компас).

Адъютант - ст. лейтенант (пистолет, компас).

Старшина - старшина адм. службы (карабин).

Писарь - сержант адм. службы (карабин).

Итого - 5 человек.

3. Партполитаппарат.

Замполит - батальонный комиссар (пистолет).

Ответственный секретарь парторганизации - ст. политрук (пистолет).

Ответственный секретарь ВЛКСМ - политрук (пистолет).

Итого - 3 человека.

4. Три саперных роты.

Командир роты - капитан (пистолет, компас).

Политический руководитель роты - политрук (пистолет).

Нач.хим - лейтенант (карабин).

Старшина - старшина (карабин).

1-й саперный взвод (1 офицер, 5 сержантов, 28 рядовых).

Командир взвода - лейтенант - мл. лейтенант (пистолет-пулемёт, компас).

Помощник командира взвода - ст. сержант (пистолет-пулемёт, компас).

Командир 1-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 2-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 3-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 4-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

2-й саперный взвод (1 офицер, 5 сержантов, 28 рядовых).

Командир взвода - лейтенант - мл. лейтенант (пистолет-пулемёт, компас).

Помощник командира взвода - ст. сержант (пистолет-пулемёт, компас).

Командир 1-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 2-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 3-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 4-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

3-й саперный взвод (1 офицер, 5 сержантов, 28 рядовых).

Командир взвода - лейтенант - мл. лейтенант (пистолет-пулемёт, компас).

Помощник командира взвода - ст. сержант (пистолет-пулемёт, компас).

Командир 1-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 2-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 3-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Командир 4-го сапёрного отделения - сержант (пистолет-пулемёт, компас).

Семь сапёров - красноармейцы (7 самозарядных винтовок).

Итого в трёх взводах: 102 человека, 84 самозарядные винтовки, 18 пистолетов-пулемётов.

Хоз. отделение.

Командир отделения - сержант (пистолет, компас).

Повар - красноармеец (безоружен).

Семь повозочных - красноармейцы (7 винтовок).

Шесть пароконных повозок.

Полевая кухня кавалерийского образца.

14 обозных лошадей.

Итого в роте: 115 человек, 84 самозарядные винтовки, 7 винтовок Мосина, 2 карабина, 18 пистолетов-пулемётов, 3 пистолета. 6 пароконных повозок. 1 полевая кухня. 14 обозных лошадей.

Итого в 3-х ротах: 345 человек, 252 самозарядные винтовки, 21 винтовка Мосина, 6 карабинов, 54 пистолета-пулемёта, 9 пистолетов. 18 пароконных повозок, 3 полевых кухни, 42 обозных лошади.

5. Технический взвод.

Командир взвода - воентехник второго ранга (пистолет, компас).

Пом. командира взвода - ст. сержант технической службы (винтовка, компас).

Отделение АЭС-1

Начальник электростанции АЭС-1 - сержант технической службы (винтовка).

Шофер-электротехник - красноармеец (винтовка).

Электротехник - красноармеец (винтовка).

Электромонтёр - 2 красноармейца (2 винтовки).

АЭС-1 - 1.

Автомобиль ГАЗ-АА под АЭС-1 - 1.

Итого - 5 человек.

Отделение АЭС-3

Начальник электростанции АЭС-3 - ст. сержант технической службы (винтовка).

Командир отделения (станционный механик) - сержант технической службы (винтовка).

Электротехник старший (светотехник) - красноармеец (винтовка).

Слесарь-электромонтер - красноармеец (винтовка).

Линейный электромонтер - красноармеец (винтовка).

Электромонтер по освещению - красноармеец (винтовка).

Шофер-электромонтёр - 2 красноармейца (2 винтовки).

АЭС-3 - 1.

Автомобиль ГАЗ-АА под АЭС-3 - 2.

Итого - 8 человек.

Отделение ЛСР (во взводе их два)

Командир отделения - сержант (винтовка)

Сапер (пильщик) - 6 красноармейцев (6 винтовок)

Шофер - красноармеец (винтовка)

Автомобиль ЗИС-5 с выводом мощности - 1

Станок лесопильный ЛСР - 1

Итого - 8 человека.

Итого в 2-х отделениях - 16 человек.

Итого во взводе: 31 человек, 30 винтовок, 1 пистолет, 2 автомобиля ЗИС-5, 2 автомобиля ГАЗ-АА.

6. Взвод прибора "Блок".

Командир взвода - лейтенант (пистолет, компас).

Пом. командира взвода - ст. сержант (винтовка, компас).

Четыре станковых пулемёта "Максим".

Четыре грузовика Газ-АА.

Четыре отделения минёров (в каждом)

Командир отделения - сержант (винтовка, компас).

Минёры - 6 красноармейцев (6 винтовок).

Шофёр - красноармеец (винтовка).

Итого - 34 человека.

От автора. Что это за хитрый взвод понятия не имею, но в штатке он так и называется, но кроме общего количества людей и вооружения ничего больше нет. Причём взвод вооружён 4 станковыми пулемётами - видать дюже секретный.

Я угадал. Вот что это за коварный тип. Ну и немного инфы.

По штату стрелковых дивизий РККА № 4/400-416 от 5 апреля 1941 года в отдельном саперном батальоне дивизии предусматривался взвод прибора «Блок» (1 офицер, 5 сержантов, 28 солдат, 4 грузовых автомобиля) Этот взвод предназначался для установки радиомин.

Справедливости ради надо сказать, что фактически эти мины ничего особенного собой не представляли. Обычная объектная управляемая мина, только управление (взрывание) производилось не по проводам, а через командную радиолинию. К тому же способ взрывания по радио имел ряд существенных недостатков. [6]

Во-первых, электропитания радиомины Ф-10 хватало только на 40 суток, тогда как проводную мину можно взорвать даже через несколько лет после закладки.

Во-вторых, радиомина нуждалась в антенне длиной 30 метров, направленной на восток, причем глубина закапывания антенны не могла превышать 1 метр. А вот кабель управления проводной мины можно закапывать на любую глубину и вести в любом направлении.

В-третьих, противник, узнав о применении взрываемых по радио мин, мог перехватывать радиосигнал и глушить его.

Именно так и произошло. Поначалу применение радиомин дало определенный результат. Так, в занятом финнами Выборге в августе 1941 года из 25 установленных мин Ф-10 удалось взорвать 17 (68 %). А вот уже в Харькове в октябре-ноябре того же года из 26 установленных мин Ф-10 удалось привести в действие только 6 (23 %). Да и то благодаря тому, что минеры задействовали мощную радиовещательную станцию в Воронеже. Немецким полевым станциям радиоподавления просто не хватило мощности заглушить ее.

В-четвертых, без агентурных сведений о том, как использует противник заминированный объект, и использует ли он его вообще, нельзя надеяться на серьезный ущерб от применения мин.

Достаточно сказать, что из шести мин Ф-10, взорванных в Харькове, только одна взорвалась в здании, занятом противником для служебных целей. Пять остальных мин разрушили многоквартирные дома, похоронив под обломками своих жителей, по разным причинам оставшихся в городе после ухода из него частей Красной Армии.

"Вот тебе и мужик-лапотник, деревенщина."

7. Парковый взвод переправочных средств.

Командир парка - старший лейтенант (пистолет, компас).

1. Взвод ПЛП

Командир взвода - лейтенант (пистолет, компас).

Командир отделения - 4 сержанта (4 винтовки, 4 компаса).

Машинист катера - сержант технической службы (винтовка, компас)

Шофер - 24 красноармейца (винтовки)

Понтонёры - 14 красноармейцев (винтовки)

Двадцать четыре грузовика.

Понтонный парк ПА-3 или МдПА-3

Итого - 44 человека.

От автора. Тоже загадка. Но здесь хоть из названия понятно для чего это нужно. А если ещё и подключить логику, то можно догадаться, что 24 красноармейца в штате - это шофёры. Ну а чтобы не гадать посмотрим что из себя представляет понтонный парк.

«ПА-3» был принят на вооружение в 1932 г. и предназначался для устройства паромных и мостовых переправ. Основу понтона составляли 24 резиновых лодок «А-3». Понтонный парк перевозился на 90 конных повозках, или на 25 автомобилях «ГАЗ-АА». Длина колонны составляла 2 км. Паром мог составляться: из 3 лодок (грузоподъемность — 7 т, время сборки – 20 минут); из 4 лодок (10 т, 25 минут); 5 лодок (14 т, 30 минут). Сборка паромов осуществлялась силами взвода. Лодочные паромы передвигались по воде при помощи вёсел или забортных моторов, которые подвешивались к корме лодок на кронштейнах. Вес двигателя – 70 кг, время установки – 15-20 минут. Скорость движения парома – 2 м/с. Мосты собирались в таких конфигурациях: разрезной системы грузоподъемностью 3 т (длина – 124 м, время сборки – 60 минут), разрезной системы грузоподъемностью 7 т (длина – 71 м, время сборки – 90 минут), разрезной системы грузоподъемностью 9 т (длина – 67 м, время сборки – 90 минут), неразрезной системы грузоподъемностью 14 т (длина – 43 м, время сборки – 90 минут). Паром из 3 лодок имел грузоподъёмность до 7 т, время сборки – 20 минут. Паром из 4 лодок имел грузоподъёмность до 10 т, время сборки – 25 минут. Паром из 5 лодок – 14 т, время сборки – 30 минут. Всего было изготовлено 522 комплекта парков различных модификаций.

Модернизированный парк был создан на основе «ПА-3» и принят на вооружение в 1938 г. Суть модернизации заключалась в применении шарнирноконсольной системы наводки мостов, при которой речная часть парка составлялась из одинаковых звеньев, собираемых у берега, а затем вводилась в линию моста и быстро смыкалась при помощи двух простых шарнирных замков. Включение в состав парка буксирно-моторных катеров БМК-70 и применение забортных навесных моторов СЗ-10 и СЗ-20 способствовали сокращению времени наводки моста. Известна модификация парка под обозначением «УВС-43» (УВСА-3). В состав парка входило 25 лодок «А-3». Он перевозился на 90 конных повозках или на 22 автомобилях «ЗиС-5». Паромы могли составляться: из 2 лодок (грузоподъемность — 5 т, время сборки – 15 минут); из 3 лодок (грузоподъемность — 9 т, время сборки – 20 минут); из 5 лодок (грузоподъемность — 14 т, время сборки – 30 минут). Сборка паромов осуществлялась силами взводу. Мосты могли собираться в таких конфигурациях: разрезной системы грузоподъемностью 5 т (длина – 111 м, время сборки – 120 минут), разрезной системы грузоподъемностью 9 т (длина – 75 м, время сборки – 100 минут), неразрезной системы грузоподъемностью 14 т (длина – 46 м, время сборки – 70 минут). Всего было выпущено 108 комплектов.

8. Парковый взвод.

Командир взвода - лейтенант (пистолет, компас).

Старший шофёр - сержант (винтовка, компас).

Восемь шофёров - красноармейцы (8 винтовок).

Четыре грузовика.

Три специальных автомобиля.

Один легковой автомобиль.

Итого - 10 человек.

9. Рем. мастерские.

Четыре сержанта.

Семь красноармейцев.

Пять винтовок.

Пять грузовиков.

10. Оружейно-ремонтная мастерская.

Два специалиста оружейника - сержанты технической службы.

Один красноармеец - (винтовка).

11. Медицинский взвод.

Командир взвода - ст. военфельдшер (пистолет, компас).

Четыре санитарных инструктора - сержанты медицинской службы.

Три санитара - красноармейцы (2 винтовки).

Две санитарные повозки.

Четыре обозные лошади.

12. Вет. часть.

Один ветеринарный инструктор - сержант.

Один красноармеец.

13. Хоз.часть.

Начальник боевого питания - воентехник 1 ранга (пистолет, компас)

Начальник химической службы - лейтенант (пистолет, компас)

Начальник обозно-вещевого снабжения - техник интендант 2 ранга (пистолет)

Начальник продснабжения - техник интендант 2 ранга (пистолет)

Начальник финансовой части - техник интендант 2 ранга (пистолет)

Завделопроизводством - старшина административной службы (винтовка)

Старший писарь - 2 сержанта административной службы (2 винтовки)

Итого - 8 человек.

14. Хозяйственное отделение.

Командир отделения-старшина - старшина (пистолет, компас).

Заведующий продовольственным складом - ст. сержант адм. службы (пистолет).

Старший повар - сержант адм. службы.

Повар - красноармеец.

Кузнец ковочный - он же повозочный - красноармеец.

Пять повозочных - красноармейцы.

Пять красноармейцев.

Одна винтовка и 8 наганов на всех.

Пять парных повозок.

Одна кухня походная пехотно-артиллерийского образца.

Двенадцать обозных лошадей.

Итого - 15 человек.

Всего в батальоне - 520 человек.

Со штатом закончил. Не всё удалось расшифровать. Но для общего понимания хватит.

Ещё немного для общего понимания, что было.

Инженерное имущество саперной роты (перевозится отделением питания):

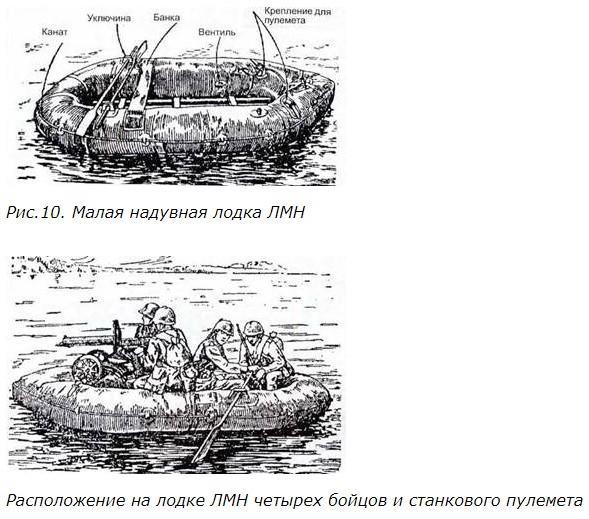

Лодки малые надувные ЛМН - 2 шт. (изображение и характеристики см. в разделе "инженерная техника"),

Малая надувная лодка (ЛМН) предназначалась для ведения инженерной разведки и обслуживания работ при переправе через водные преграды: связь, спасательные команды и др. (рис. 10). Снаряженная лодка имела размеры:длину – 3,2 м, ширину – 1,25 м, высоту – 0,4 м и весила около 43 кг. В комплект лодки входили: лодка, днище, три весла, ножной мех, шланг для надувания лодки, чехол к лодке, манжеты (для весел), мешочек для хранения запасных частей.

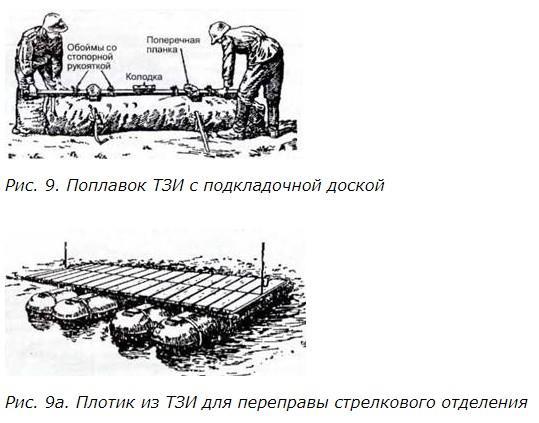

Труднозатопляемое имущество ТЗИ - 1 к-т. (изображение и характеристики см. в разделе "инженерная техника").

Труднозатопляемое переправочное имущество (ТЗИ), при простоте обращения, отличали быстрота сборки конструкции и труднозатопляемость от ружейно-пулеметного огня противника (рис. 9, 9а). В комплект ТЗИ входило 32 поплавка, 32 подкладочных доски, 16 звеньев и перильных досок с уключинами. Поплавок ТЗИ представлял собой изготовленный из прочной ткани мешок (3,0 х 0,5 х 0,3 м.), пропитанный водонепроницаемым составом, набиваемый труднозатопляемым материалом (ТЗМ): сердцевиной подсолнуха, пушком кендыря, пушком ласточника, а также сеном, соломой, сухой хвоей, стружками и др. К днищу поплавка были пришиты четыре брезентовых ремня для крепления к поплавку подкладочной доски. Вес оболочки поплавка был 6,7 кг, в набитом состоянии – 30- 40 кг, полезная грузоподъемность – 250 кг. Из имущества ТЗИ собирались плоты, мосты различной конфигурации, позволяющие переправлять от одиночного бойца до пехоты в колонне по два, 76- мм орудия, груженой двуколки весом до 800 кг, повозки весом до 1000 кг и другие средства.

Плавательные костюмы ПКТ - 4 шт.(изображение и характеристики см. в разделе "инженерная техника").

Плавательный костюм (ПКТ) являлся вспомогательным переправочным средством при разведке и при различных инженерных работах на воде. Он состоял из гидробрюк, пояса-поплавка, плавников – железных оцинкованных пластинок и весел (рис. 11). Плавательный костюм весил около 16 кг. В походном положении Г1КТ переносился на спине. Военнослужащий в плавательном костюме держался на воде в вертикальном положении. Для удобства передвижение в воде боец, делая шаг левой ногой, одновременно и в такт прогребал в воде веслом правой руки (рис. 12). Продолжая попеременно грести веслами и шагать, он продвигался, как правило, в намеченном направлении. Время перехода по спокойной воде на расстояние 100 м при гребле веслами – 5,5-6 мин, при гребле руками – 7-8 мин.

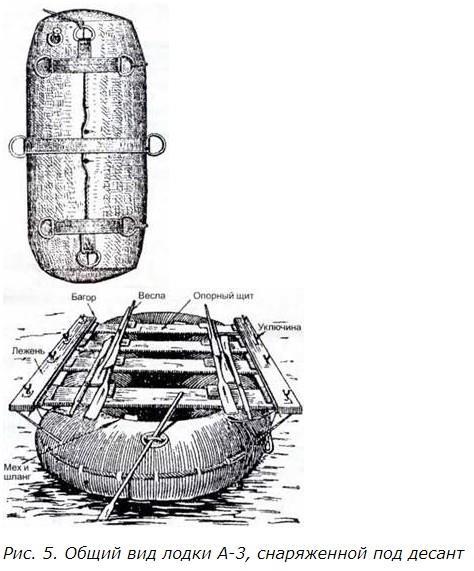

Надувные лодки А-3 - 3 к-та.(изображение и характеристики см. в разделе "инженерная техника" в статье "Переправочный парк ПА-3"),

Надувная резиновая лодка была принята на вооружение в 1932 г. Она изготавливалась из прорезиненной ткани. Лодку снаряжало одно отделение саперов, которое надувало оболочку лодки воздухом через 4 вентиля при помощи ножных мехов и резиновых шлангов. Надутую лодку снаряжали щитами для сидения, веслами и забортным мотором. Лодка применялась в качестве понтонов в понтонных парках «ПА-3» и «МдПА-3». Лодка могла перевозить 20 бойцов с расчетом гребцов, а в случаи ее оснащения мотором – 28 бойцов и двух понтонеров. ТТХ лодки: длина – 6 м; ширина – 2,3 м; высота – 850 мм; масса снаряженной лодки – 450 кг; грузоподъемность – 3,6 т; скорость движения по воде – 4 км/ч; время на подготовку лодки – 7 м.

*уклономеры Cубботина - 4 шт.,
*ручные электрофонари - 6 шт.
*ножницы для колючей проволоки - 6 шт.,
*средства для подрывных работ:
-комплект №63 - 1 к-т.,
-комплект №68 - 1 к-т.,
-комплект №71 - 3 к-та,
-омметр ЛМВ - 1 шт.,
-пульт проверки подрывных машинок ПМ -1 шт.
-миноискатели - 8 к-тов.,
-взрыватели УВ - 150 шт.
*маскировочные средства:
-маскировочные костюмы летние - 16 шт.
-маскировочные костюмы зимние - 16 шт.
-маскировочные сети №4 - 100 к-тов.
*средства полевого водоснабжения:
-резиновые ранцевые 12.5-литровые бурдюки - 20 шт.,
-резиновые мешки-бочки 100-литровые -20 шт.,
-резервуары из прорезиненной ткани 1000-литровые - 2 к-та.
-насосы поршневые типа "Красный факел" - 2 к-та.
-водоподъемники ячеисто-ленточные - 2 к-та.
-водяные фильтры носимые -20 к-тов.,
- водяной фильтр вьючный - 1 к-т.
*шанцевый инструмент:
-киркомотыги легкие с черенками - 25 шт.,
-чехлы к киркомотыгам с плечевыми ремнями - 4 шт.
- лопаты малые с чехлами - 69 шт. (т.н. "саперные лопатки". Обратите внимание на правильное официальное название!),
-лопаты саперные с черенками - 342 шт. ( вот это и есть нормальная большая лопата, которыми только и пользуются саперы) ,
-чехлы с плечевыми ремнями для саперных лопат - 38 шт.
-пилы поперечные обыкновенные - 8 шт.,
-пилы поперечные укороченные (ножовки) с чехлами и ремнями - 4 шт.,
-универсальная разводка для пил - 1 шт.
-напильники трехгранные для заточки пил - 3 шт.,
-топоры плотничные с топорищами - 77 шт.,
-чехлы с плечевым ремнем для топоров плотничных - 24 шт.
-топоры военные в чехлах -4 шт.
-шнуры трассировочные 20-метровые в чехлах - 2 к-та.
*комплекты плотничного инструмента №2 - 2 к-та.
*комплект слесарного инструмента №9 - 1 к-т.
*комплект кузнечного инструмента №10 - 1 к-т.
*точило 350-мм. с ручным приводом-1 шт.

Немного о минах.

К июню 1941 года РККА имела на вооружении следующие мины:

Противотанковые: а) противогусеничные ТМ-35, ТМ-39, ПМЗ-40, ТМД-40, ТМ-41, ТМБ; б) противоднищевая АКС.

Противопехотные: ПММ-6, ППМ, ДП-1, ОЗМ-152, ПМК-40, ПМД-6. Объектную радиоуправляемую мину Ф-10.

Кроме того, имелся целый набор табельных средств взрывания: взрыватели замедленного действия, взрыватели нажимного и натяжного действия, капсюли-детонаторы, электродетонаторы, огнепроводный и детонирующий шнуры. Они позволяли импровизировать на месте мины любого назначения и мощности.

Отдельно надо упомянуть противобортовую кумулятивную мину ЛМГ конструкции генерал-майора Галицкого. Ее устанавливали сбоку от дороги, на удалении около 30 метров, а от нее через дорогу протягивали натяжную проволоку. Когда танк задевал проволоку, срабатывал пороховой ракетный двигатель и граната летела в борт танка. Взрыв мощного кумулятивного заряда пробивал бортовую броню любого танка.

Противотанковые мины, наши ТМ-35.

Разминёры.

Ликбез по немецким минам.

Переправа.

Живые миноискатели.

Продолжение следует...
