Штат отдельного миномётного дивизиона.

Штат миномётной батареи я уже выкладывал. А теперь нашёл штат отдельного миномётного дивизиона стрелковой дивизии штат от 18.03.1942. В конце 1941-го года при формировании новых стрелковых дивизий 120-мм миномёты из стрелковых полков забрали, передав их в дивизию, тем самым облегчив, но ослабив полк. Хотя и сами дивизии обкарнали, и вместо пяти полков по довоенному штату, в них оставили только четыре. Три стрелковых и один артиллерийский, убрав гаубичный. Так что отдельный миномётный дивизион 120-мм миномётов являлся своего рода заменой гаубичному полку, хотя и не равноценной.

ШТАТ № 04/204

Отдельного 120-мм минометного дивизиона стрелковой дивизии
(военного времени)

1. Организация

1. Командование.

2. Взвод управления.

3. Батарея 120-мм минометов (в дивизионе - 3).

4. Взвод боевого питания.

5. Хозяйственное отделение.

2. Личный состав

Командного состава - 19 человек.

Начальствующего состава - 9 человек.

Младшего командного и начальствующего состава - 46 человек.

Рядового состава - 126 человек.

В с е г о: 200 человек.

3. Материальная часть

120-мм минометов - 18.

4. Автотранспорт

Автомобилей грузовых - 24.

Автокухонь-прицепок - 1.

Миномётный дивизион (200 человек).

1. КОМАНДОВАНИЕ (9 человек)

Командир дивизиона - Майор (пистолет, бинокль, циркуль, компас).

Военный комиссар - Батальонный комиссар (пистолет, компас).

Заместитель командира дивизиона - Капитан (пистолет, циркуль, компас).

Адъютант старший - Капитан (пистолет, циркуль, компас).

Завделопроизводством, он же казначей - Техник-интендант 2-го ранга (пистолет).

Начальник артиллерийского снабжения - Ст. техник-лейтенант (пистолет, компас).

Фельдшер старший - Ст. военфельдшер (безоружен).

Автотехник - Техник-лейтенант (пистолет).

Писарь старший - Сержант адм. службы (безоружен).

2. ВЗВОД УПРАВЛЕНИЯ (12 человек)

Командир взвода - Лейтенант-мл. лейтенант (пистолет, бинокль, компас). Пистолет 26-мм сигнальный - 1.

А. Отделение разведки

Командир отделения - Сержант (карабин, бинокль, компас).

Разведчик-наблюдатель старший - Ефрейтор (карабин, компас).

Двое разведчиков-наблюдателей - Красноармейцы (карабин, компас).

Б. Отделение связи

Командир отделения - Сержант (карабин, компас).

Двое телефонистов старших - Ефрейтор (карабин, компас).

Трое телефонистов - Красноармеец (карабин).

Шофер - Красноармеец (карабин).

Автомобиль грузовой ГАЗ-АА - 1.

3. БАТАРЕЯ 120-мм МИНОМЕТОВ (55 человек).

(в дивизионе - 3)

Командир батареи - Капитан (пистолет, бинокль, циркуль, компас).

Военный комиссар - Ст. политрук (пистолет, компас).

Зам. командира батареи - Ст. лейтенант (пистолет, бинокль, циркуль, компас).

Старшина - Старшина (карабин, компас).

А. Первый огневой взвод (17 человек).

Командир взвода - Лейтенант - мл. лейтенант (пистолет, компас).

Первый миномётный расчёт.

Командир миномета - Сержант (карабин, компас).

Зам. командира миномета, наводчик - Мл. сержант (безоружен).

Пять номеров расчёта - Красноармейцы (5 карабинов).

Шофер - Красноармеец (карабин).

Один 120-мм миномет ПМ-38.

Один грузовой автомобиль ЗИС-5.

Второй миномётный расчёт.

Командир миномета - Сержант (карабин, компас).

Зам. командира миномета, наводчик - Мл. сержант (безоружен).

Пять номеров расчёта - Красноармейцы (5 карабинов).

Шофер - Красноармеец (карабин).

Один 120-мм миномет ПМ-38.

Один грузовой автомобиль ЗИС-5.

Б. Второй огневой взвод (17 человек).

Командир взвода - Лейтенант - мл. лейтенант (пистолет, компас).

Первый миномётный расчёт.

Командир миномета - Сержант (карабин, компас).

Зам. командира миномета, наводчик - Мл. сержант (безоружен).

Пять номеров расчёта - Красноармейцы (5 карабинов).

Шофер - Красноармеец (карабин).

Один 120-мм миномет ПМ-38.

Один грузовой автомобиль ЗИС-5.

Второй миномётный расчёт.

Командир миномета - Сержант (карабин, компас).

Зам. командира миномета, наводчик - Мл. сержант (безоружен).

Пять номеров расчёта - Красноармейцы (5 карабинов).

Шофер - Красноармеец (карабин).

Один 120-мм миномет ПМ-38.

Один грузовой автомобиль ЗИС-5.

В. Третий огневой взвод (17 человек).

Командир взвода - Лейтенант - мл. лейтенант (пистолет, компас).

Первый миномётный расчёт.

Командир миномета - Сержант (карабин, компас).

Зам. командира миномета, наводчик - Мл. сержант (безоружен).

Пять номеров расчёта - Красноармейцы (5 карабинов).

Шофер - Красноармеец (карабин).

Один 120-мм миномет ПМ-38.

Один грузовой автомобиль ЗИС-5.

Второй миномётный расчёт.

Командир миномета - Сержант (карабин, компас).

Зам. командира миномета, наводчик - Мл. сержант (безоружен).

Пять номеров расчёта - Красноармейцы (5 карабинов).

Шофер - Красноармеец (карабин).

Один 120-мм миномет ПМ-38.

Один грузовой автомобиль ЗИС-5.

Итого в батарее: 55 человек, 6 ЗИС-5, 6 миномётов, 43 карабина, 6 пистолетов, 2 пистолета 26-мм сигнальных.

Небольшое уточнение по поводу циркулей. Называется эта штука - Циркуль полевой с наконечником и их всего четыре штуки. Но есть ещё несколько приборов, которые используются при расчётах и тоже обозначены буквой "це" - это

Целлулойдный артиллерийский круг с угольником (ц) - 9 шт.

Масштабная координатная мерка образца 1934г. (ц) - 9 шт.

Артиллерийская логарифмическая линейка (ц) - 9 шт.

Так что такой набор есть у каждого командира батареи и его заместителя.

4. ВЗВОД БОЕВОГО ПИТАНИЯ (11 человек)

Командир взвода - начальник арт. снабжения (при штабе дивизиона).

Техник минометный - Техник-лейтенант (пистолет, компас).

Пом. командира взвода - Ст. сержант (карабин, компас).

Мастер минометный - Сержант техн. службы (безоружен).

Лабораторист старший - Ефрейтор (карабин).

Двое лаборатористов - Красноармейцы (2 карабина).

Каптенармус-писарь - Сержант адм. службы (безоружен)

Четыре шофера - Красноармейцы (4 карабина).

Автомобилей грузовых ГАЗ-АА - 4.

5. ХОЗЯЙСТВЕННОЕ ОТДЕЛЕНИЕ (3 человека)

Командир отделения - Сержант (карабин).

Повар - Красноармеец (безоружен).

Шофер - Красноармеец (карабин).

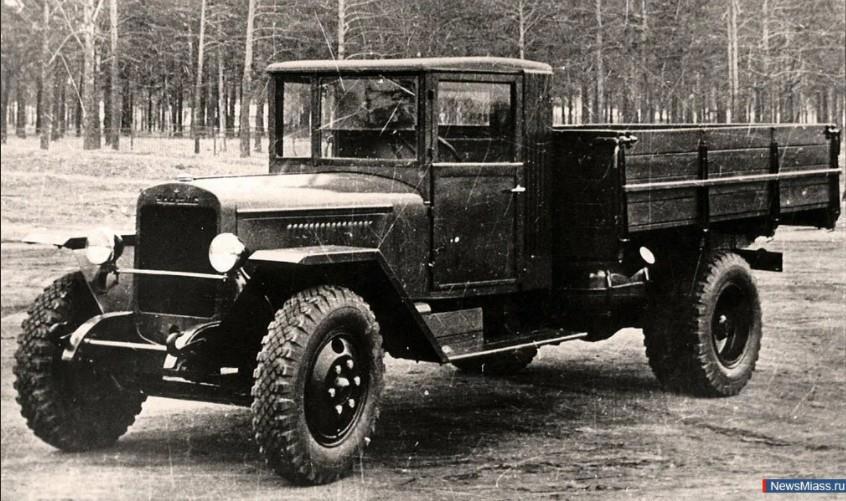

Автомобиль грузовой ЗИС-5 под автокухню-прицепку и продовольствие - 1.

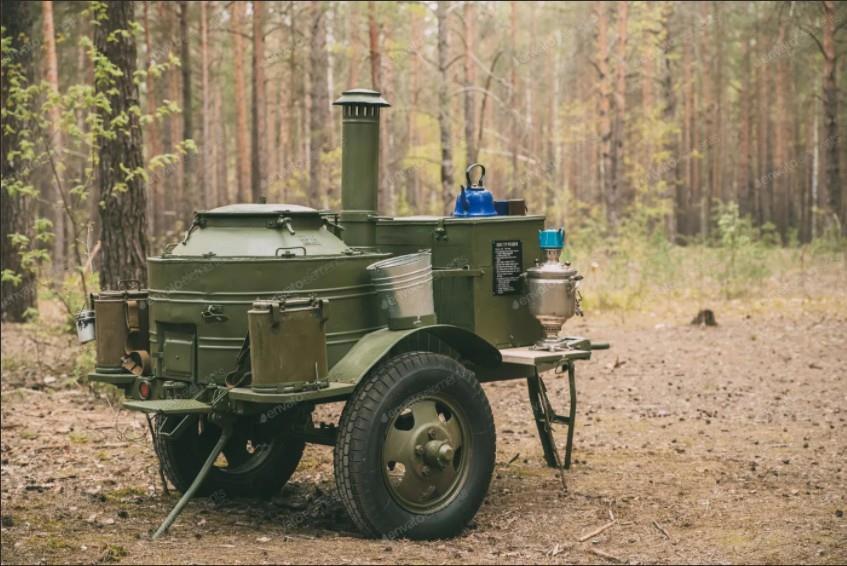

Автокухня-прицепка - 1.

Итого в дивизионе:

1. Артиллерийское имущество

I. ВООРУЖЕНИЕ

А. Стрелковое

Карабинов - 150 шт. Пистолетов или револьверов - 27 шт. Пистолетов 26-мм сигнальных - 7шт.

Б. Материальная часть минометов

120-мм полковых минометов обр. 1938г. с оптическими прицелами и передками - 18.

В. Военные приборы

Стереотруб больших "БСТ" - 1. Бусолей с монокуляром "БМТ" - 7. Оптических прицелов к 120-мм минометам, запасных - 2. Биноклей 6 кратных - 9. Компасов - 55. Термометров батарейных - 9 (по 1 на взвод). Целлулойдных артиллерийских кругов с угольниками (ц) - 9. Масштабных координатных мерок образца 1934г. (ц) - 9. Артиллерийских логарифмических линеек (ц) - 9. Секундомеров - 1. Готовален чертежных - 1. Хордоугломеров с циркулем - 1. Курвиметров - 4. Луп ручных - 4. Циркулей полевых с наконечником - 4.

Г. Боеприпасы

Патронов винтовочных в обоймах: с легкой пулей - 4200; с бронебойной пулей - 600. Всего: 4800.

Патронов к пистолетам (по 16) - 432; или к револьверам (по 14) - 378.

Патронов сигнальных к 26-мм пистолетам, комплектов - 45.

Гранат ручных "РГД" - 200.

Выстрелов к 120-мм полковым минометам обр. 1938 года: осколочно-фугасных - 720; фугасных - 720. Всего: 1440.

2. СНАРЯЖЕНИЕ К СТРЕЛКОВОМУ ОРУЖИЮ

Ремней ружейных - 150.

Кобур пистолетных или револьверных с плечевым ремнем и шнуром - 27.

Кобур для сигнальных пистолетов - 7.

3. ЗАПАСНЫЕ ЧАСТИ, ИНСТРУМЕНТ ПРИНАДЛЕЖНОСТЬ И МАТЕРИАЛЫ

К 120-мм минометам по норме № 136, гр. 5, сборника № 1 УММВК 1940 г., комплектов - 4.

Лабораторный инструмент по норме № 422 к 120-мм выстрелам.

Смазочные, обтирочные и другие материалы по нормам № 461, 471 и 481 сборника № 4 АУ КА 1939 г.

2. Инженерное имущество

I. ЭЛЕКТРОТЕХНИЧЕСКИЕ СРЕДСТВА

Фонари электрические - 14.

2. МАСКИРОВОЧНЫЕ СРЕДСТВА

Маскировочные костюмы летние - 4. Маскировочные сети №4 - 13.

3. ШАНЦЕВЫЙ ИНСТРУМЕНТ

Кирко-мотыги тяжелые - 18. Ломы обыкновенные - 8. Лопаты саперные - 75. Лопаты малые в чехлах - 60. Пилы поперечные обыкновенные - 8. Подпилки трехгранные - 8. Разводки для пил - 2. Топоры плотничные - 36. Топоры военные в чехлах - 5.

3. Имущество связи

Т/т имущество

Часы карманные - 1. Коммутаторы КОФ, компл. № 238 - 1. Телефоны УНА-Ф, компл. № 235-Б - 6. Компл. №№ 236-В, 236-В к УНА-Ф - 1. Сумки телефонные, компл. № 257 - 1. Сумки телефонные, компл. № 259 - 1. Приборы хим. тревоги - 1. Элементы 3-В - 24. Вольтмиллиамперметры на 3-В, 30 м/а - 1. Кабель телефон. 1-пр. с № 291-А - 10 км. Шесты для забрасывания кабеля - 1. Фонари для работы ночью - 1.

4. Химическое имущество

Противогазы БС - 200. Накидки защ. бумажные - 60. Чулки защ. людские - 60. Защ. одежда, компл. №№ 1-2 - 12. Защ. одежда, компл. №№ 3-4 - 6. Ранц. дегазационный прибор РДП - 1.

5. Политико-просветительное имущество

На каждую батарею

Гармония - 1. Библиотечка на 25 книг - 1. Боевые листки компл. - 1. Географические карты - 2. Шахматы партий - 1. Шашки партий - 4. Домино партий - 4.

6. Вещевое имущество

1. ОСНОВНЫХ КОМПЛЕКТОВ ПО НОРМЕ № 1 - 28.

2. ОСНОВНЫХ КОМПЛЕКТОВ ПО НОРМЕ № 2 - 172.

3. ДОПОЛНИТЕЛЬНЫХ КОМПЛЕКТОВ

а) снаряжение

Шлемы стальные с чехлами - 200. Медальоны с пергаментным листком - 200. Плащи-палатки с прибором - 200. Котелки металлические - 200. Фляги с чехлами - 200. Мешки вещевые - 172. Ремни для скатки - 172. Ремни брючные - 172. Ремни поясные - 172. Снаряжение начсостава - 28. Сумки полевые мл. начсостава - 46. Книжки красноармейские - 172. Сумки патронные поясные - 161. Сумки для гранат - 100.

б) Спецодежда

Перчатки кирзовые комбинированные - 24. Комбинезоны хлопчатобумажные - 24. Халаты хлопчатобумажные темно-синие - 3. Фартуки поварские белые - 3. Полотенца хлопчатобумажные - 5.

7. Обозное имущество

Кухня-автошасси по норме №1 - 1. Зап. части и принадлежности к кухне автошасси по норме № 12 - 1.

8. Медико-санитарное имущество

Комплект ПФ - полевой фельдшерский - 1. Индивидуальные перевязочные пакеты - 250 шт. Индивидуальные противохимические пакеты - 200 шт. Сумка сан. инструктора - 1. Таблетки "Пантоцид" для обеззараживания воды - 200 тр. Шины Крамера или фанерные - 5.

Мед.-сан.-хоз. имущество

Халаты медицинские белые - 2. Нарукавный знак Красного креста - 1. Носилки санитарные - 1.

12. Имущество по службе снабжения горючим

1. ТАРА

Бочек железных 250-л - 5.

2. РУЧНЫЕ ЗАПРАВОЧНЫЕ СРЕДСТВА

Бидонов 20-л для бензина - 5. Бидонов 20-л для масла - 2. Мерная посуда 5-л - 3. Мерная посуда 16-л - 3. Воронок для бензина - 5. Воронок для масла - 5. Насосов ручных Гарда - 1.

3. ОБОРУДОВАНИЕ

Ключей к пробкам - 1. Пробок к бочкам (запасных) - 1.

Даже на мой дилетантский взгляд, штат непомерно раздут. В том смысле, что в него впихнули аж 18 120-мм стволов, не обеспечив связью. Про радиостанции я и заикаться не буду, их нет. Но в дивизионе всего 6 телефонистов, а в 120-мм миномётной батарее стрелкового полка их по штату - 5. Это на два взвода и четыре миномёта. Здесь же три батареи и девять взводов. Кто должен устранять повреждения линии во время боя? Даже если раскидать связистов из взвода управления по батареям, получается всего 2 человека. После первого серьёзного боя батарея ослепнет, даже если корректировщики останутся целы, восполнить потери связистов будет некем. Разве только номерами расчётов, которых на такие тяжёлые и мощные стволы совсем не лишку. Вот и получается, что с закрытых позиций дивизион сможет работать только половинным составом, или стрелять по площадям.

В батарее хотя бы был один пистолет-пулемёт для самообороны у политрука. В дивизионе и его отобрали, оставили одни карабины или винтовки, если карабинов на всех не хватит, ну и гранаты через одного.

Раз уж начал сравнивать управляемость подразделений, приведу несколько цифр. Во взводе управления миномётного дивизиона всего 12 человек связистов и разведчиков вместе с командиром. В штабной батарее гаубичного полка: взвод связи - 35 человек, 1 радиостанция; взвод разведки - 18 человек. Оставим в покое полк, сравним дивизионы. В дивизионе 122-мм гаубиц: взвод связи - 38 человек, 3 радиостанции; отделение разведки - 8 человек. Плюс взвод управления батареи - 30 человек, 3 радиостанции. И их таких три. Так что есть кому бегать с сачком и ловить волну, а также восстанавливать нитку проводной связи.

18 миномётов - 18 бойцов и командиров, которые обеспечивают управление огнём (добавил командира батареи и его заместителя).

12 гаубиц - 136 бойцов и командиров, которые ищут цели и управляют огнём.

Где управляемость будет лучше и надёжней?

Раз уж речь зашла о тяжёлых полковых миномётах, немного подробнее освещу основное оружие дивизиона.

ОСНОВНЫЕ ДАННЫЕ 120-мм МИНОМЕТА ОБР. 1938 г.

I. Баллистические данные

Калибр 120 мм

Вес осколочно-фугасной мины сталистого чугуна (с взрывателем ГВМЗ-7) 15,9 кг

Наибольшая начальная скорость мины 272 м/сек

Наибольшее давление пороховых газов в канале ствола 1030 кг/см²

Наибольшая дальность стрельбы (для осколочно-фугасной мины сталистого чугуна) 5700 м

Наименьшая дальность стрельбы (для осколочно-фугасной мины сталистого чугуна) 460 м

II. Весовые данные

Вес миномета в боевом положении 282 кг

Вес ствола с казенником 105 кг

Вес двуноги лафета 75 кг

Вес опорной плиты 95 кг

Вес предохранителя от двойного заряжания 7,2 кг

Вес прицела МПМ-44 (МПМ-44М) 0,9 кг

Вес миномета с колесным ходом обр. 1938 г. 507 кг

Вес миномета с колесным ходом В–20 557 кг

III. Конструктивные данные

Угол горизонтального обстрела без перестановки двуноги (при угле возвышения 45°) ±3°

Угол горизонтального обстрела за счет перестановки двуноги (при угле возвышения 45°) ±15°

Углы возвышения от 45 до 80°

Ширина хода обр. 1938 г. 1300 мм

Ширина хода В-20 1620 мм

Клиренс:

ход обр. 1938 г. 370 мм

ход В–20 330 мм

Скорострельность с исправлением наводки до 6 выстрелов в минуту

Практическая скорострельность без исправления наводки до 15 выстрелов в минуту.

Баллистические данные зависят от боеприпасов так что поговорим и о них.

Это из руководства службы.

УСТРОЙСТВО ВЫСТРЕЛОВ И ИХ ЭЛЕМЕНТОВ

Общие сведения

Боевой выстрел состоит из мины, взрывателя и заряда (рис. 62).

Для стрельбы из 120-мм миномета применяются:

— выстрелы с осколочно-фугасной миной скалистого чугуна, взрывателем ГВМЗ-7 и переменным зарядом (см. рис. 62);

— выстрелы с осколочно-фугасными стальными минами, взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, а);

— выстрелы с осколочно-фугасной миной сталистого чугуна (улучшенной конструкции), с взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, б и в);

— выстрелы с дымовой миной, с взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, г);

— выстрелы с зажигательной миной, с взрывателем М-5 и переменным зарядом (рис. 63, д).

Примечания: 1. Кроме вышеуказанных выстрелов, могут встречаться выстрелы с фугасной стальной миной. Указания по стрельбе этими выстрелами даются в ТС № 104, изд. 1944 г. и 1952 г.

2. Кроме указанных взрывателей, могут применяться:

— с осколочно-фугасными минами взрыватели ГВМЗ, ГВМ3-1, ГВМ, ГВМ-1;

— с дымовыми минами взрыватели ГВМЗ, ГВМЗ-1, ГВМ, ГВМ-1 и М-4;

— с зажигательными минами взрыватель М-4.

Взрыватели ГВМ, ГВМ-1, ГВМЗ и ГВМЗ-1 могут применяться только при наличии специального разрешения ГАУ.

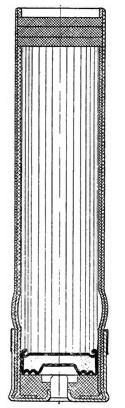

Рис. 62. Выстрел (осколочно-фугасная мина сталистого чугуна):

1 — корпус; 2 — взрывчатое вещество; 3 — стабилизатор; 4 — запальный стакан; 5 — детонатор; 6 — взрыватель ГВМЗ-7; 7 — воспламенительный заряд; 8 — дополнительные пучки.

УСТРОЙСТВО МИНЫ

Осколочно-фугасная мина состоит из корпуса 1 (см. рис. 62), стабилизатора 3, запального стакана 4 с детонатором 5 и взрывчатого вещества 2.

Корпус 1 мины изготовляется из сталистого чугуна. В месте соединения переднего и заднего оживал корпуса мины имеется центрующее утолщение, предназначенное для центрования мины во время ее движения по каналу ствола.

На центрующем утолщении имеются канавки, предназначенные для обтюрации пороховых газов, стремящихся прорваться во время выстрела через зазор между миной и стенками канала ствола. В головной части корпуса имеется нарезное очко для ввинчивания взрывателя. В торец хвостовой части корпуса ввинчен стабилизатор 3.

Стабилизатор предназначен для обеспечения устойчивости мины на полете, благодаря чему выдерживается необходимое направление, дальность полета и достигается кучность боя. Стабилизатор состоит из трубки и перьев.

На перьях стабилизатора имеются центрующие выступы для обеспечения центрального положения трубки стабилизатора и мины при прохождении ее по каналу ствола. В трубку стабилизатора вставляется воспламенительный заряд. В стенках трубки стабилизатора просверлены огнепередаточные отверстия для выхода пороховых газов (при сгорании воспламенительного заряда) из трубки стабилизатора. Снаружи на трубку стабилизатора надеваются дополнительные пучки заряда.

Корпус осколочно-фугасной мины заполнен взрывчатым веществом.

Тут как бы всё понятно, немного про взрыватель.

УСТРОЙСТВО И ДЕЙСТВИЕ ВЗРЫВАТЕЛЕЙ.

Взрыватель ГВМЗ-7 (рис. 67) состоит из следующих основных частей: ударного механизма, установочного механизма, механизма дальнего взведения, замедлительного и детонаторного устройств.

Подробней про установочный механизм.

Установочный механизм состоит из установочной втулки (крана) 24, гайки 25 и шайбы 23. Установочная втулка 24 представляет собой полый цилиндр с отростком. На торце отростка втулки имеется установочная стрелка; для получения фугасного действия мины стрелка должна быть направлена на «З», а для получения осколочного действия — на «О». Буквы «З» и «О» нанесены на корпусе взрывателя, и для совмещения с ними стрелки необходимо установочную втулку повернуть специальным ключом до упора. Втулка может поворачиваться только на 90° (соответственно установкам на «З» или «О»), поворот втулки ограничивается шпилькой 41, впрессованной в корпус взрывателя.

Стенки втулки имеют вырез для упора в ограничительную шпильку 41 и уступ для ограничения движения движка 33 при установке взрывателя на «З». Благодаря уступу движок 33 при установке взрывателя на «З» не может продвинуться во внутреннюю полость до отказа, вследствие чего огнепередаточный канал а остается перекрытым и луч огня от капсюля-воспламенителя 21 идет к капсюлю-детонатору 29 только через канал б, в котором находится замедлитель. При установке же взрывателя на «О» уступ втулки располагается так, что движок под действием пружины 34 имеет возможность продвинуться внутрь установочной втулки до отказа, благодаря чему канал а оказывается открытым и луч огня от капсюля-воспламенителя 21 мгновенно проходит к капсюлю-детонатору.

К чему я это всё выложил? А вот для чего.

При установке крана на «О» взрыватель вызывает разрыв мины при ее падении, не давая ей углубиться в грунт, вследствие чего обеспечивается надлежащее осколочное действие мины.

При установке крана на «3» взрыватель вызывает разрыв мины после того, как она углубится в преграду (грунт). В этом случае мина используется как фугасная для разрушения дерево-земляных укрытий.

То есть нет деления на осколочные и фугасные мины. Мина одна - осколочно-фугасная. И её действие зависит от установки взрывателя.

А вот теперь добрались и до основного и дополнительного зарядов.

УСТРОЙСТВО ЗАРЯДОВ

Заряд к 120-мм миномету состоит из воспламенительного заряда и шести равновесных дополнительных пучков (рис. 70 и 71).

Воспламенительный заряд является средством воспламенения дополнительных пучков и представляет собой бумажную гильзу, в металлическое донце которой вставлен капсюль-воспламенитель (КВМ-3).

На дно гильзы помещены дополнительный воспламенитель из дымного ружейного пороха весом около 2 г (в ампуле из нитропленки, в специальном картузике или в виде спрессованной лепешки) и навеска нитроглицеринового ленточного пороха марки НБЛ-35 весом около 31 г.

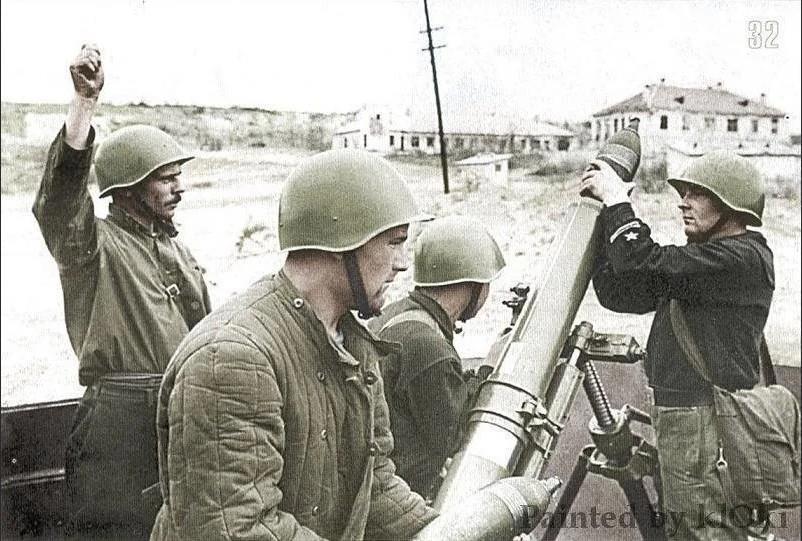

На этом фото отлично видно дополнительные пучки, которыми обмотана нижняя часть мины возле стабилизатора.

Рис. 70. Воспламенительный заряд (разрез).

Рис. 71. Воспламенительный заряд и дополнительные пучки.

Поверх пороха вложены 1–3 картонных пыжа и этикетка, поджатые к пороху закатанными краями гильзы.

Этикетка воспламенительного заряда

НБЛ-35 — марка пороха;

2 — номер партии воспламенительных зарядов;

Д — условное обозначение года изготовления (в настоящее время год изготовления обозначается двумя последними цифрами);

Б — шифр завода, на котором изготовлены заряды.

В целях предохранения воспламенительного заряда от увлажнения при хранении и эксплуатации наружная поверхность бумажной гильзы покрыта подкрашенным влагостойким лаком.

Чтобы воспламенительный заряд прочно держался в трубке стабилизатора, на бумажной гильзе сделано кольцевое утолщение.

В войска воспламенительные заряды поступают вставленными в трубки стабилизаторов мин.

Воспламенительный заряд применяется только с дополнительными пучками, число которых определяет номер заряда.

Воспламенительный заряд с одним дополнительным пучком образует заряд первый, с двумя дополнительными пучками — заряд второй и т. д.

Дополнительные пучки заряда равновесные; они предназначены для сообщения мине добавочных скоростей в зависимости от требуемой дальности.

Равновесные дополнительные пучки представляют собой матерчатые картузы прямоугольной формы, в которые помещено около 80 г пороха ВТМ (могут быть пороха ВТОД и НБПл 42–20).

Дополнительные пучки надеваются на трубку стабилизатора и крепятся на ней при помощи петли.

Дополнительные пучки (по 4–8 шт.) упакованы в индивидуальную герметическую укупорку.

Укупорка состоит из герметизированной картонной коробки или пакета в двойной обертке, покрытого битумом и завернутого в бумагу.

На укупорке с дополнительными пучками наклеена этикетка

где ВТМ — марка пороха; 62 — партия пороха; Д — шифр года изготовления пороха; 2 — партия зарядов; Д — шифр года изготовления зарядов из партии пороха, указанной над чертой; К — шифр завода-изготовителя пороха; К — шифр завода-изготовителя зарядов.

(В настоящее время год изготовления обозначается двумя последними цифрами.)

Воспламенительный заряд из нитроглицеринового ленточного пороха НБЛ с дополнительными пучками из нитроглицеринового пластинчатого пороха НБПл при температурах ниже нуля дает повышенное давление, что может привести при стрельбе на заряде № 6 к раздутию ствола. Поэтому стрельба этими порохами на заряде № 6 при температурах ниже нуля запрещена.

Основные данные о зарядах

Примечание. Стрелять из 120-мм миномета обр. 1938 г. дальнобойными зарядами, предназначенными для стрельбы из 120-мм миномета М-120, запрещается.

К 1941 году стрелковые дивизии имели в своем составе по 12 120-мм полковых минометов (по одной минометной батарее из 4 минометов в каждом стрелковом полку). Отдельные минометные батальоны имели по 48 120-мм минометов. К 22 июня 1941 года на вооружении Красной армии состояло уже более 3000 полковых минометов.

С 1942 года полковой миномет состоял на вооружении не только стрелковых полков и дивизий, но и танковых, мотострелковых и моторизованных бригад, механизированных и стрелковых корпусов. В бригадах и полках были отдельные батареи 120-мм минометов (по 4, а с 1943 года – по 6 минометов), а в корпусах и армиях – отдельные минометные полки (2 - 3 минометных дивизиона трехбатарейного состава, всего 36 минометов). С 1944 года эти полки вошли в состав минометных бригад артиллерийских дивизий.

120-мм полковой миномет предназначался для поражения живой силы и огневых средств противника, а также для проделывания проходов в проволочных заграждениях и минных полях. Большая крутизна траектории полета мин позволяла уничтожать закрытые цели, не поражаемые огнем стрелкового оружия и артиллерийским настильным огнем. Полковой миномет отлично зарекомендовал себя во время советско-финской войны 1939 - 1940 годов. Уже первые бои показали, что 120-мм миномет является не только «оружием ближнего боя», но и мощнейшим огневым средством пехоты, особенно при нехватке артиллерии. «Лучшего «дворника» для очистки окопов от близко расположенного противника, чем миномет, и искать не надо», - писала в 1943 году газета «Красная звезда», называя минометы опорой пехоты в ближнем бою.

Большие потери материальной части советской артиллерии в первые месяцы Великой Отечественной войны крайне остро поставили вопрос о необходимости резкого увеличения производства 120-мм минометов, поскольку при сопоставимой массе боеприпасов полковой миномет образца 1938 года был в девять раз легче и примерно во столько же раз дешевле близкой к нему по калибру 122-мм гаубицы образца 1938 года.

Наряду с подключением к производству 120-мм миномета еще ряда предприятий, увеличение их выпуска могло быть достигнуто также упрощением конструкции и снижением трудоемкости и расхода металла. Поэтому Б.И. Шавырин получает задание разработать упрощенный миномет, который при сохранении боевых характеристик 120-мм миномета образца 1938 года имел бы более простую конструкцию, меньшую трудоемкость и высокую технологичность изготовления.

Группа конструкторов во главе с Б.И. Шавыриным в сжатые сроки разработала новую конструкцию 120-мм полкового миномета, который в отличие от миномета образца 1938 года имел упрощенный ствол с привинтным казенником, более простой амортизатор с увеличенным ходом, а также измененную конструкцию двуноги, поворотного и подъемного механизмов. Упрощенный миномет не комплектовался колесным ходом и передком, поэтому его можно было перевозить в кузове автомашины вместе с расчетом и боеприпасами. Упрощенный миномет образца 1941 года по боевым характеристикам не уступал штатному, а по некоторым показателям даже превосходил его. Его производство было освоено уже в конце 1941 года, что позволило на том же оборудовании увеличить выпуск минометов в 1,8 раза. Трудоемкость производства удалось сократить почти вдвое, а расход материалов – на 26%. В 1943 году 120-мм полковой миномет претерпел еще одну модернизацию, которая была проведена конструкторским коллективом под руководством А.А.Котова. Ее целью было при сохранении и повышении боевых и эксплуатационных характеристик сделать конструкцию миномета еще более технологичной и менее трудоемкой.

В первую очередь усовершенствованию подвергся ствол миномета. Стреляющий механизм, встроенный в казенник ствола вновь был упрощен. Кроме того, если раньше для замены сломанного ударника приходилось разбирать миномет и свинчивать казенник со ствола, то теперь новая конструкция стреляющего механизма позволяла заменить ударник без разборки миномета, что было особенно важно в боевой обстановке. Еще одним важным новшеством стал оригинальный предохранитель от двойного заряжания, сконструированный Н.М. Афанасьевым. Боевая эксплуатация дульнозарядных минометов выявила их один из наиболее существенных недостатков - возможность двойного или повторного заряжания миномета с дула, что происходило при интенсивной стрельбе в боевых условиях - из-за невнимательности боевого расчета (преимущественно при стрельбе беглым огнем или при возобновлении стрельбы после длительного перерыва), когда заряжающий мог не заметить выстрела из своего миномета и послать в ствол вслед за первой вторую мину. Это также могло произойти при осечке; слабом наколе капсюля первой мины; затяжном выстреле или недоходе мины до бойка из-за загрязнения канала ствола, корпуса мины или попадания в канал ствола посторонних предметов. Выстрел, произведенный из миномета, заряженного двумя минами, неизбежно вел к гибели расчета, если он не находился в укрытии и выводу из строя миномета. Поэтому минометы были оснащены очень надежными автоматически действующими предохранителями от двойного заряжания, надевавшиеся на дульную часть ствола. Теперь послать в ствол вторую мину вслед за первой препятствовала лопатка предохранителя.

А это из наставления.

ДЕЙСТВИЕ ПРЕДОХРАНИТЕЛЯ

До заряжания миномета детали предохраняющего механизма находятся в крайнем правом положении (если смотреть по направлению стрельбы), т. е. в положении «Открыто» (рис. 28); при этом лопатка 11 (см. рис. 26) располагается в окне корпуса почти параллельно оси канала ствола; рычаг 1 лежит на опорной площадке а (см. рис. 25), а конец его входит внутрь канала ствола.

В момент заряжания мина под действием собственного веса опускается в канал ствола, задевает поверхностью оживальной части за конец рычага и отводит его вместе с осью влево до тех пор, пока он не сойдет с опорной площадки левого ушка корпуса. При этом пружина сжимается.

Рис. 28. Предохранитель в положении «Открыто»

Под действием раскручивающейся пружины вместе с осью повернутся рычаг и лопатка, вследствие чего предохраняющий механизм займет положение «Закрыто» (рис. 29), при котором лопатка частично перекроет канал ствола и воспрепятствует заряжанию миномета второй миной.

Рис. 29. Предохранитель в положении «Закрыто»:

а — вид сзади; б — вид сверху

Когда предохраняющий механизм занимает положение «Закрыто», детали его находятся в крайнем левом положении.

При выстреле пороховые газы прорываются через кольцевой зазор между поверхностью канала ствола и центрующим утолщением мины, опережают мину и, действуя на лопатку, поворачивают ее. Вместе с лопаткой поворачиваются ось и рычаг. Рычаг до момента прекращения действия пороховых газов на лопатку находится в крайнем левом положении и перемещается по наружной поверхности дугового выступа на левом ушке корпуса.

После того как рычаг сойдет с дугового выступа г (см. рис. 25), лопатка начнет скользить скосом по наклонной поверхности в левого ушка корпуса и перемещаться вправо вместе с шайбой, осью и рычагом. После прекращения действия пороховых газов на лопатку пружина, раскручиваясь, возвращает предохраняющий механизм в положение «Открыто». При этом весь перекрывающий механизм предохранителя будет находиться в крайнем правом положении.

Предохранители от двойного заряжания безотказно работали при стрельбе минами любого типа; на всех зарядах, предусмотренных для данного миномета; под любыми углами возвышения и горизонтального наведения; при различных темпах стрельбы; с огневых позиций на любом грунте. С 1943 года 120-мм полковой миномет выпускался уже только с таким предохранителем. Кроме того, миномет снабжался амортизаторами с более длинным ходом пружины и качающимся прицелом, что упростило механизм горизонтирования. Был также разработан новый колесный ход с подрессориванием.

Перерыл интернет, но не нашёл фото времён ВОВ, где бы расчёт стрелял из миномёта с предохранителем от двойного заряжания. Зато в журналах боевых действий миномётных полков, неоднократно натыкался на информацию о том, что при ведении беглого огня происходили разрывы миномётных стволов, что приводило к тяжёлым ранениям и гибели расчётов.

И ещё.

В 1984-м году мой дед Доможиров Николай Никанорович ездил на встречу ветеранов 545-го миномётного полка. Взял и меня, я тогда ещё пацаном был, но прекрасно запомнил, как ветераны обсуждали гибель миномётного расчёта одной из батарей, как раз во время мощной артподготовки. Причина - двойное заряжание. Но это был единичный случай, который произошёл в 1943-м году.

Вот нашёл.

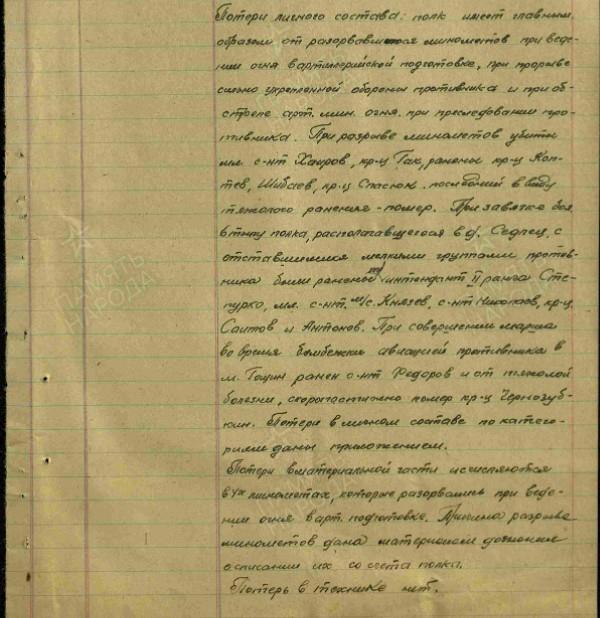

Журнал боевых действий 279 минп

Описывает период с 01.01.1945 по 13.04.1945 г.

Журналы боевых действий. Дата создания документа: 13.04.1945 г.
Архив: ЦАМО, Фонд: 13199, Опись: 0198089, Дело: 0001, Лист начала документа в деле: 1
Авторы документа: 279 минп, гв. майор Аверин.

Страница 11

29.01.1945 - 31.01.1945

в/ч: 279 минп

Только сканирование. Но почерк хороший. Увеличение работает.

Из воспоминаний Афанасия Белобородова - командира 78-й стрелковой дивизии, в его книге - "Всегда в бою".

В конце октября 1941-го года дивизия прибыла под Москву с Дальнего Востока.

Я доложил, что 78-я стрелковая дивизия укомплектована полностью - 14 тысяч человек личного состава; в ее частях 870 коммунистов и 5000 комсомольцев; настрой у людей боевой, моральный дух исключительно высок. Только за последние дни, в пути с Дальнего Востока к Москве, в партийные организации поступило около 300 заявлений о вступлении в партию. Личный состав дивизии красноармейцы и сержанты в подавляющем большинстве старослужащие. Это сибиряки, уральцы, дальневосточники. Начсостав - до командиров рот включительно - имеет командный стаж от трех лет и выше. Артиллерия дивизии состоит из двух полков - легкого и гаубичного, трех отдельных дивизионов противотанкового, зенитного и минометного. Всего насчитывается свыше 130 артиллерийских и 60 минометных стволов. Кроме легкой полевой артиллерии имеется 12 тяжелых гаубиц. В разведывательном батальоне - 23 легких танка, в автопарке дивизии - 450 машин.

Вот тут непонятка. В предвоенных штатах миномётного дивизиона в составе дивизии нет. Но по приказу сверху могли забрать миномёты из полков и сформировать отдельный дивизион, личного состава в батареях для этого вполне хватало, а дивизию укомплектовали до полного штата.
