Тайны медной проволочки

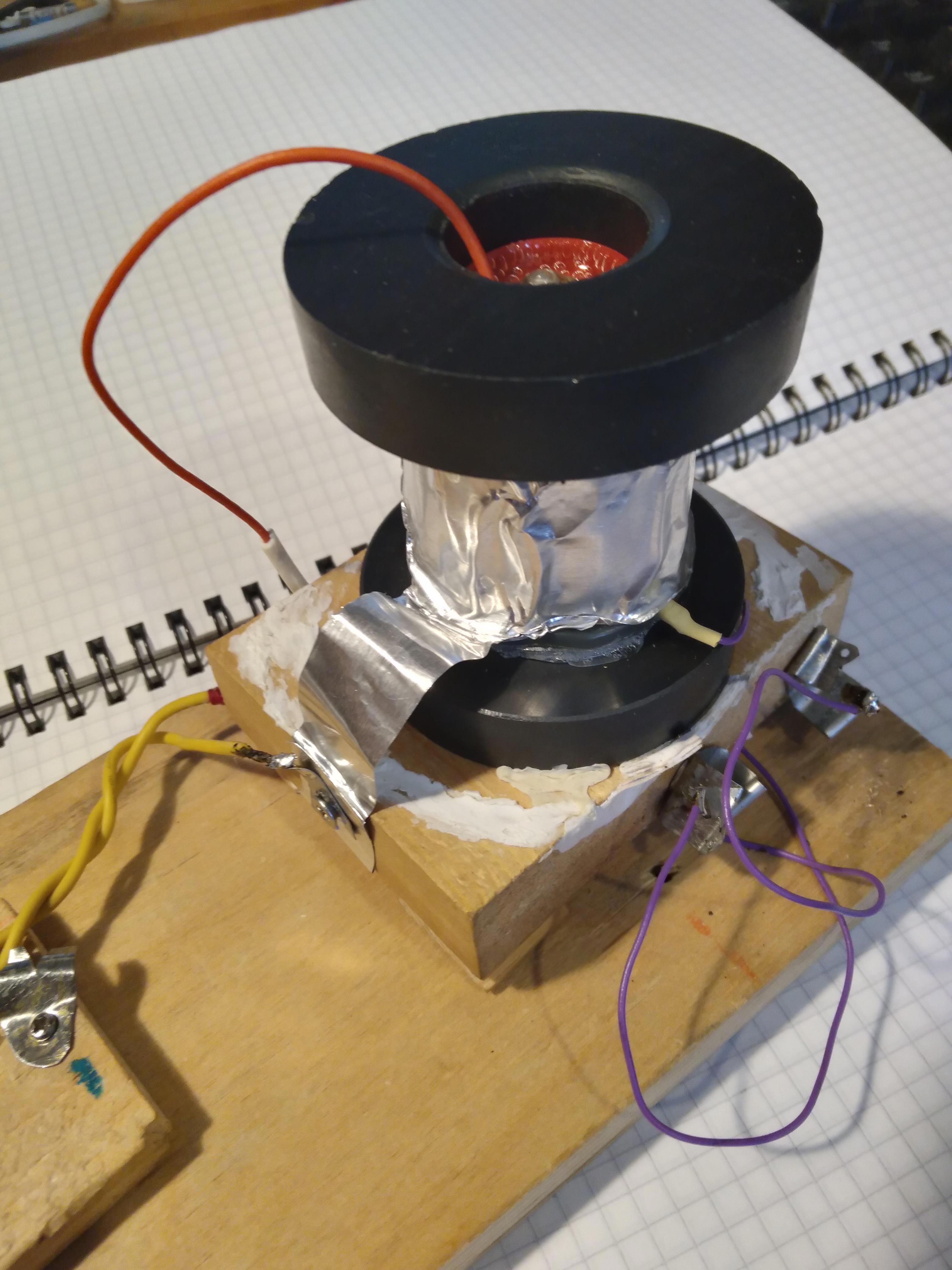

Две черных шайбы сверху и снизу - это пара неодимовых магнитов из микроволновки. Хорошие сильные магниты, гораздо круче всего того, что люди устанавливают себе на холодильник. Не нагревайте и не роняйте на пол, изделия китайской промышленности от такого могут внезапно перестать быть магнитами. Каждый удар (а они так и норовят выскользнуть из рук и обо что-нибудь удариться) - это минус магнитной силы.

Собственно, с них всё и началось. Разобрав микроволновку, мне внезапно захотелось что-нибудь с ними сделать.

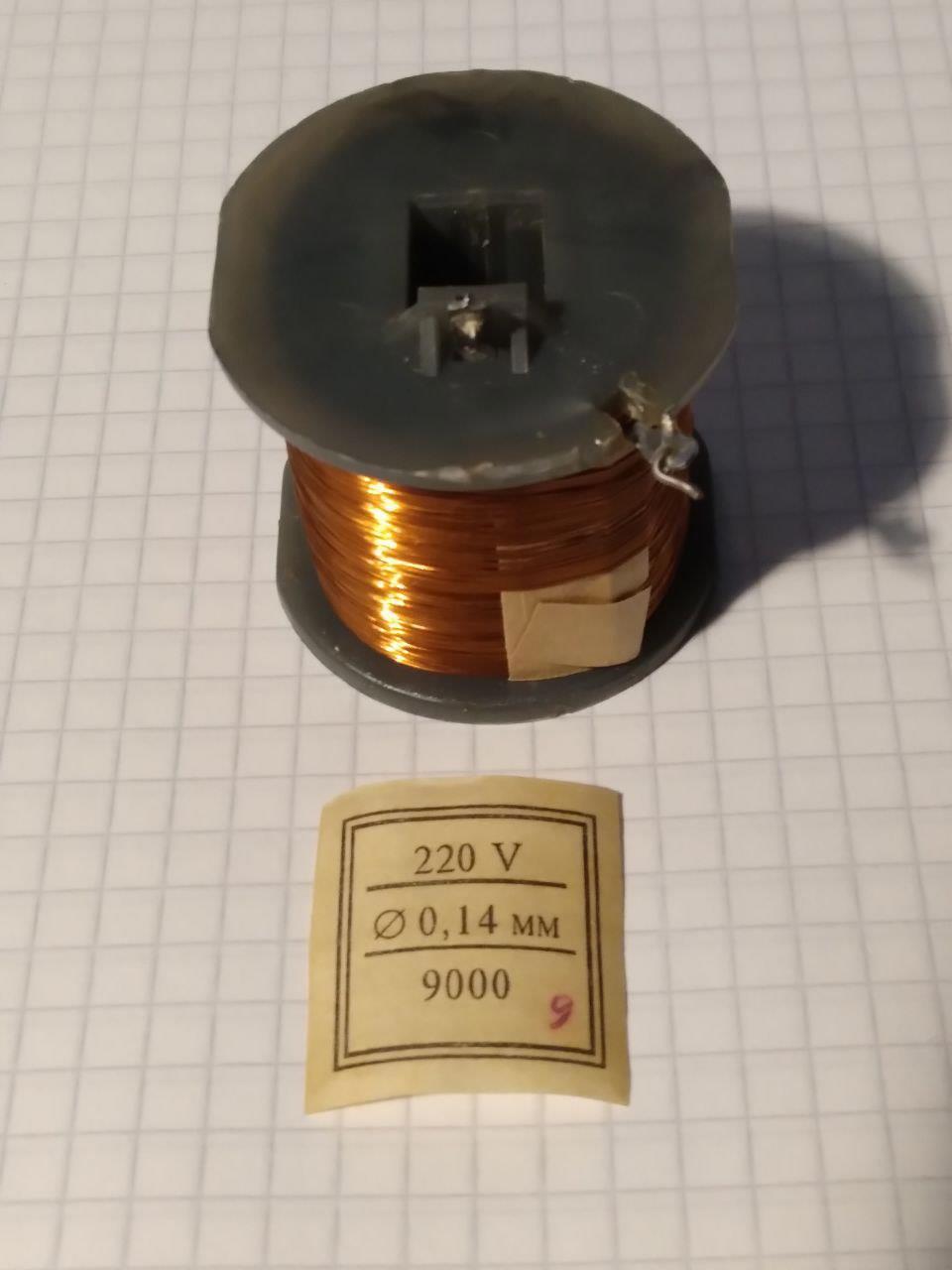

Второй элемент - это катушка дросселя. Теперь такого не делают, слишком дорого, не только медь, но и пермаллой (это железо-никелевый сплав, из пластинок которого делали сердечники трансформаторов).

200 V здесь - это рабочее напряжение, ниже диаметр провода и количество витков. Девятка в правом нижнем - это, по всей видимости, след отдела технического контроля. (Активное сопротивление этого провода здесь примерно 845 Ом).

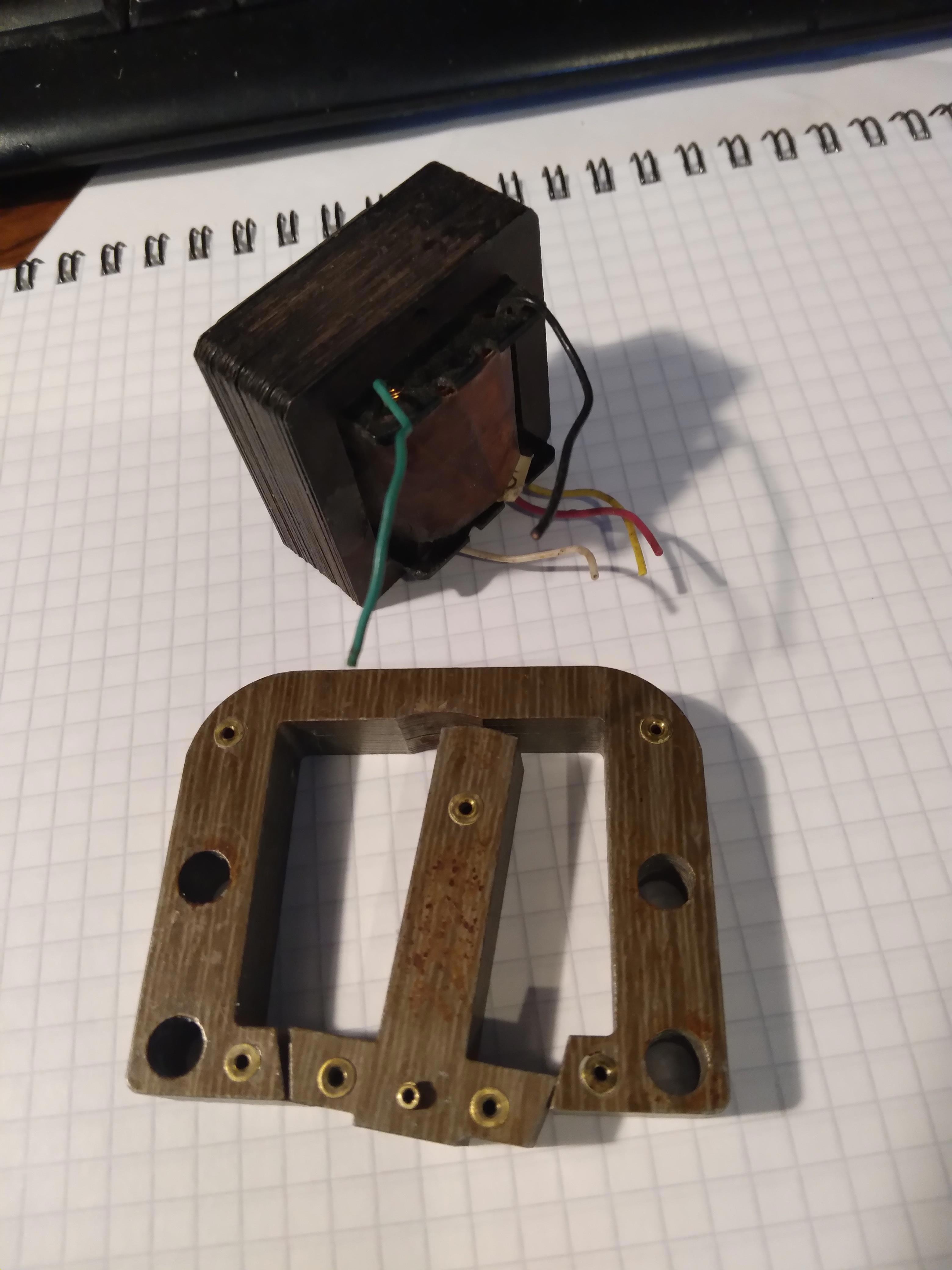

На следующей фотке - сердечник этого дросселя и ещё маленький не разобранный транс для общей картинки.

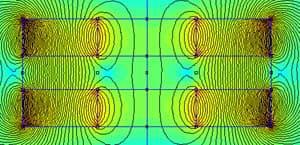

Следующий рисунок представляет картину силовых линий магнитного поля между двумя кольцевыми магнитами, ориентированных друг к другу разноименными полюсами.

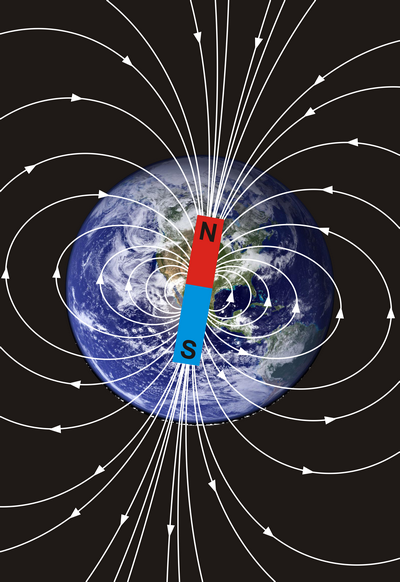

NB, исторический казус: магниты притягиваются разноимёнными полюсами, север - к югу, одноименными отталкиваются. Но к северному полюсу Земли стрелка компаса обращена северным своим концом.

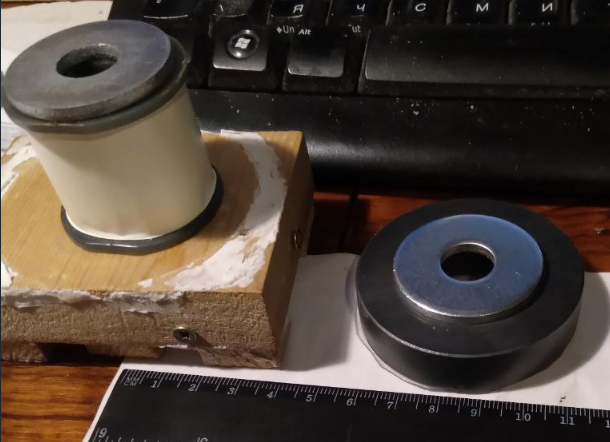

Катушка от дросселя размещена в однородном (условно) магнитном поле так, что направление каждого участка провода перпендикулярно (приблизительно, в общем) силовой магнитной линии. Поскольку размеры магнитов и катушки не совпадают, поле магнитов скорректировано двумя железными шайбами, размещенными между магнитами и торцами катушки.

И третий, последний, элемент конструкции.

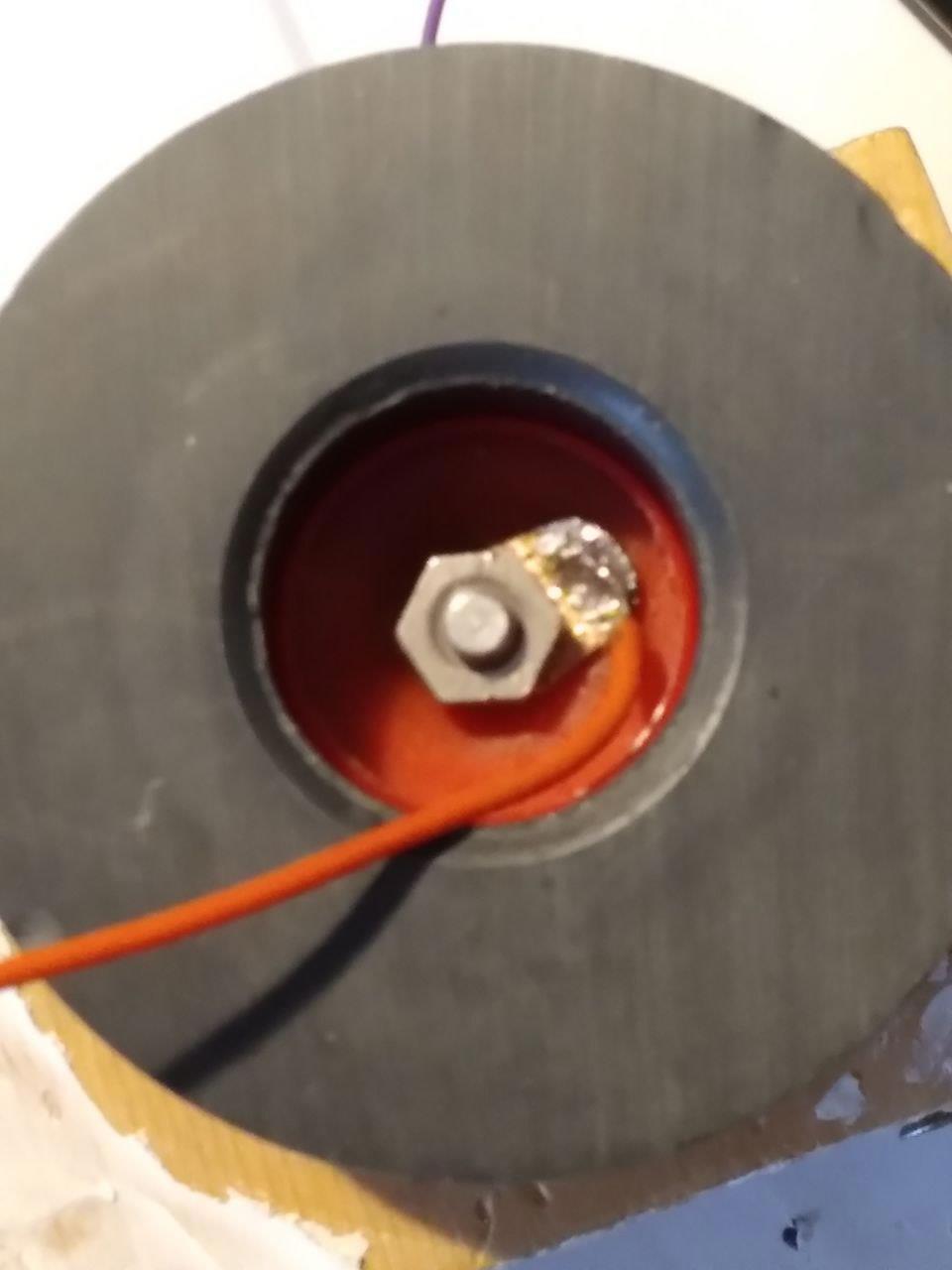

Внутри каркаса катушки размещён алюминиевый цилиндрический стержень с резьбовым отверстием на одном конце и резьбовым же шпеньком на другом, диаметром 8-9 мм. К сожалению, его фотографий нет, но крепление к пластмассовым шайбам вот оно:

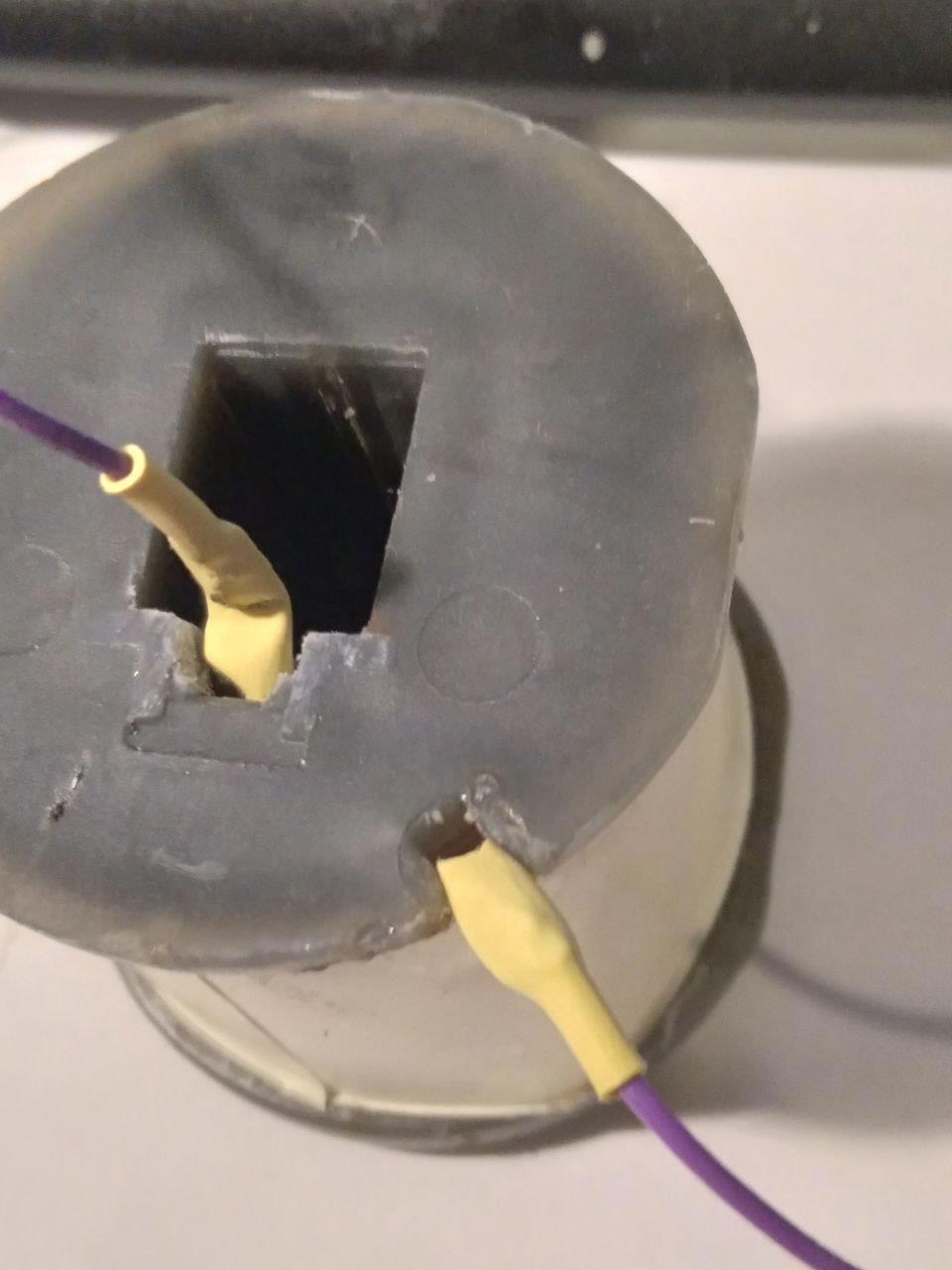

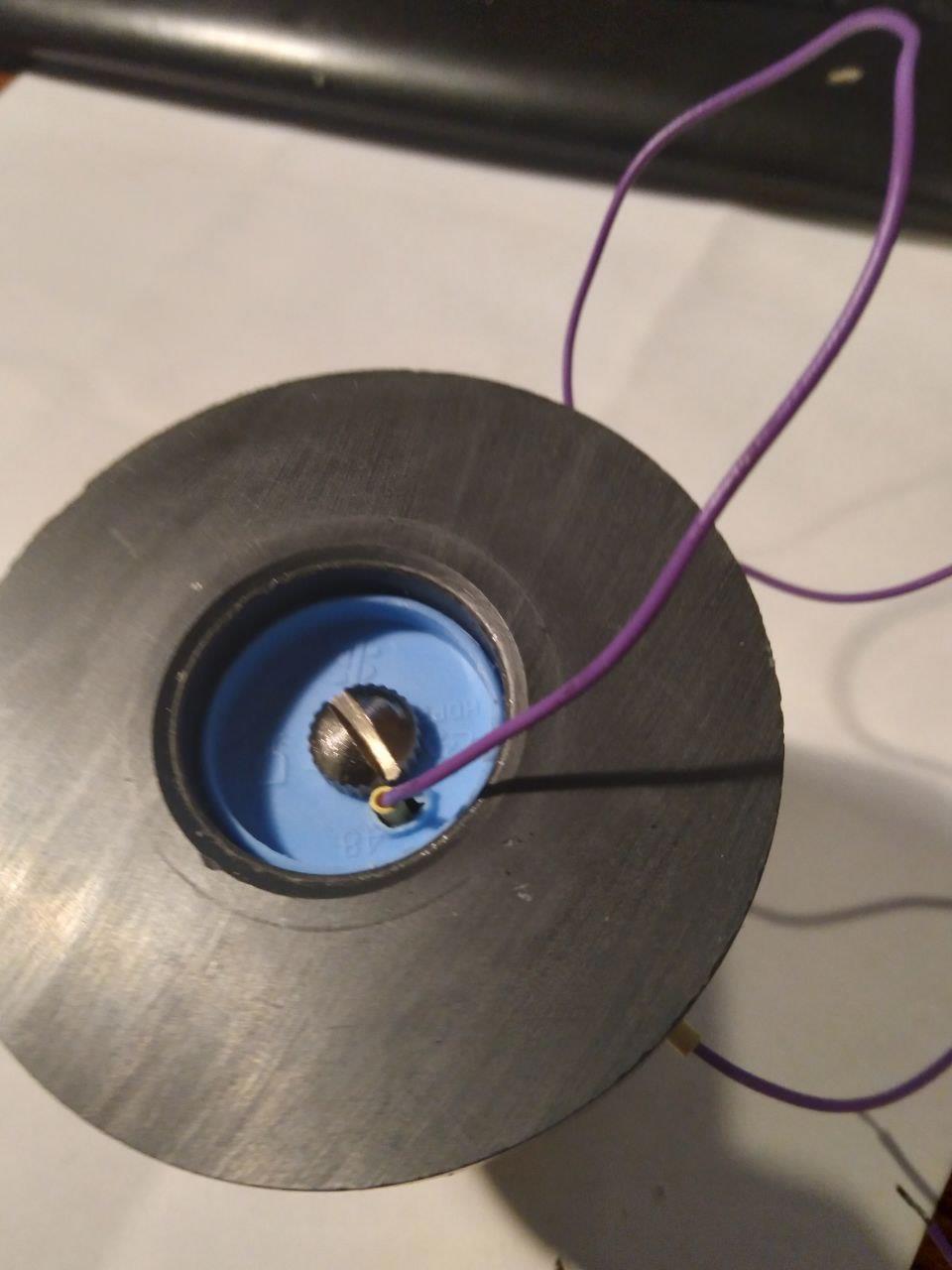

Пластиковые шайбы вставлены внутрь кольца магнитов. Со стороны красной шайбы от стерженька выведен контактный провод. Со стороны синей шайбы выведен провод от внутреннего конца обмотки дросселя. Электрического контакта между стержнем и катушкой нет, изоляция, по моей оценке, должна выдержать по крайней мере бытовые 220 Вольт.

На первой фотке в тексте видно, что снаружи катушка завёрнута в алюминиевую фольгу, которая вместе со стержнем внутри катушки образует пару электродов. При подаче на эту пару некоторой разности электрического потенциала (то есть электрического напряжения), между ними, то есть внутри катушки дросселя, получается осесимметричное электрическое поле.

В общем, эта конструкция призвана организовать в пространстве три взаимно перпендикулярные (то есть взаимно под прямым углом) сущности.

Первая сущность - это - па-бам! - медная проволочка. 9000 (девять тысяч, Карл, длина провода более 750 м) витков по кругу, горизонтально.

Вторая сущность - это магнитное поле, вертикально.

И третья сущность - это электрическое поле, по радиусу.

Ну, а зачем всё это было нужно, в моём, авторском, воображении - это в следующий раз. Техническое описание, полагаю, вышло достаточно полным.
